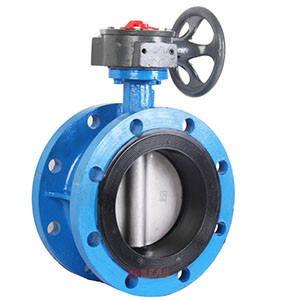

软密封法兰蝶阀是由手柄和蝶阀组成，连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合，密封面有丁晴橡胶（适用温度≤80℃）、聚四氟乙烯（适用温度≤150℃），广泛适用于液体、粉体、和颗粒物场合。选用衬氟对夹蝶阀可以使用在腐蚀性高的场合。因为驱动力为手柄，使用在口径较小的场合。
执行机构选型
软密封法兰蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动软密封蝶阀（开关型和调节型控制信号4-20mA）和气动软密封蝶阀（开关型和调节型控制信号4-20mA）
| 零件名称 | 材料 |
|---|---|
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 | 铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨O |
| 设计标准 | GB12238 |
|---|---|
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
| 驱动方式 | 蜗轮、手动、电动、气动 |

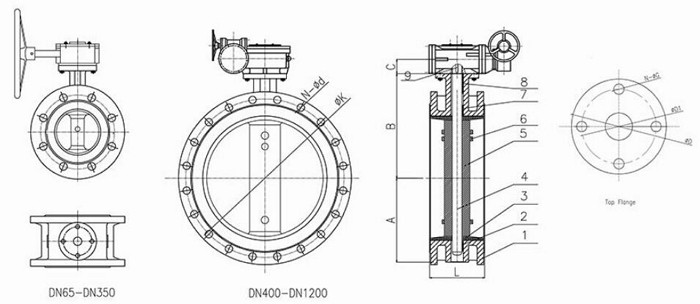

| SIZE | A | B | C | L | ANSI 150B | DIN PN 10 | DIN PN 16 | JIS 10K | Top Flange | |||||||
| mm | in | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?D | ?D1 | N-?G | ||||
| 65 | 22/1" | 72 | 136 | 32 | 112 | 139.7 | 4-?19 | 145 | 4-?18 | 145 | 4-?18 | 140 | 4-?19 | 77 | 57 | 4-?7 |
| 80 | 3" | 88 | 146 | 32 | 114 | 152.4 | 4-?19 | 160 | 8-?18 | 160 | 8-?18 | 150 | 8-?19 | 65 | 50 | 4-?7 |
| 100 | 4" | 96.5 | 158 | 32 | 127 | 190.5 | 4-?19 | 180 | 8-?18 | 180 | 8-?18 | 175 | 8-?19 | 90 | 70 | 4-?10 |
| 125 | 5" | 115 | 179 | 32 | 140 | 215.9 | 8-?19 | 210 | 8-?18 | 210 | 8-?18 | 210 | 8-?23 | 90 | 70 | 4-?10 |
| 150 | 6" | 126 | 197 | 32 | 140 | 241.3 | 8-?22.4 | 240 | 8-?22 | 240 | 8-?22 | 240 | 8-?23 | 90 | 70 | 4-?10 |
| 200 | 8" | 161 | 230 | 45 | 152 | 298.4 | 8-?22.4 | 295 | 8-?22 | 295 | 12-?22 | 290 | 12-?23 | 115 | 89 | 4-?14 |
| 250 | 10" | 199 | 271 | 45 | 165 | 361.9 | 12-?25.4 | 350 | 12-?22 | 355 | 12-?26 | 355 | 12-?25 | 115 | 89 | 4-?14 |
| 300 | 12" | 215 | 305 | 45 | 178 | 431.8 | 12-?25.4 | 400 | 12-?22 | 410 | 12-?26 | 400 | 16-?25 | 140 | 108 | 4-?14 |
| 350 | 14" | 261 | 350 | 45 | 190 | 476.2 | 12-?28.4 | 460 | 16-?22 | 470 | 16-?26 | 445 | 16-?25 | 140 | 108 | 4-?14 |
| 400 | 16" | 290 | 381 | 51 | 216 | 539.7 | 16-?28.4 | 515 | 16-?26 | 525 | 16-?30 | 510 | 16-?27 | 197 | 159 | 4-?21 |
| 450 | 18" | 307 | 392 | 51 | 222 | 577.8 | 16-?31.8 | 565 | 20-?26 | 585 | 20-?30 | 565 | 20-?27 | 197 | 159 | 4-?21 |
| 500 | 20" | 340 | 441 | 57 | 229 | 635 | 20-?31.8 | 620 | 20-?26 | 650 | 20-?33 | 620 | 20-?27 | 197 | 159 | 4-?21 |
| 600 | 24" | 396 | 500 | 70 | 267 | 749.3 | 20-?35.1 | 725 | 20-?30 | 770 | 20-?36 | 730 | 24-?33 | 276 | 216 | 4-?22 |
| 700 | 28" | 496 | 567 | 66 | 292 | 863.6 | 28-?35.1 | 840 | 24-?30 | 840 | 24-?36 | 840 | 24-?33 | 300 | 254 | 8-?18 |
| 800 | 32" | 543 | 641 | 66 | 318 | 977.9 | 28-?41.1 | 950 | 24-?33 | 950 | 24-?39 | 950 | 28-?33 | 300 | 254 | 8-?18 |
| 900 | 36" | 584 | 692 | 118 | 330 | 1085.8 | 32-?41.1 | 1050 | 28-?33 | 1050 | 28-?33 | 1050 | 28-?33 | 300 | 254 | 8-?18 |
| 1000 | 40" | 638 | 735 | 142 | 410 | 1200.2 | 38-?41.1 | 1160 | 28-?36 | 1170 | 28-?42 | 1270 | 28-?39 | 300 | 254 | 8-?18 |
| 1200 | 48" | 763 | 917 | 150 | 470 | 1422.4 | 44-?41.1 | 1380 | 32-?39 | 1390 | 32-?48 | 1380 | 32-?39 | 350 | 298 | 8-?22 |
