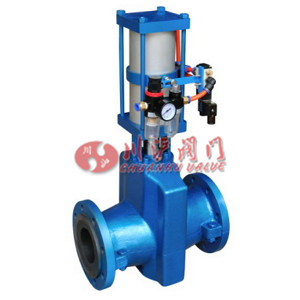

气动管夹阀由阀体、 橡胶管套、 阀杆、 上下压板、 拉杆、 气动头等零件组成。
工作原理:
气动头通气时， 使阀杆向下运动来带动上下压板以压缩管套进行关闭， 反之即行开启。 压板在拉杆之间上下往复运动完成阀
门开闭工作。
安装及维护:
1）本阀门在管道上任意安装， 没有介质流向限制。2)本阀门维护成本低， 没有需要定期更换的阀座、 密封填料、 密
封圈或伸缩管胶管是管夹阀唯一需要更换的零件，一旦更换了胶管， 阀门就像新阀门一样。 本阀门很少需要其他零件库存。
| 阀体 | 铝合金、铸铁、碳钢 |
|---|---|
| 套管 | 橡胶 |
| 压板 | 铸铁 |
| 拉杆 | 铸铁 |
| 托架 | 球墨铸铁 |
| 手轮 | 铸铁 |
| 耐温 | ≤80℃ |
| 适用介质 | 矿浆、磨料、干湿型粉尘类 |

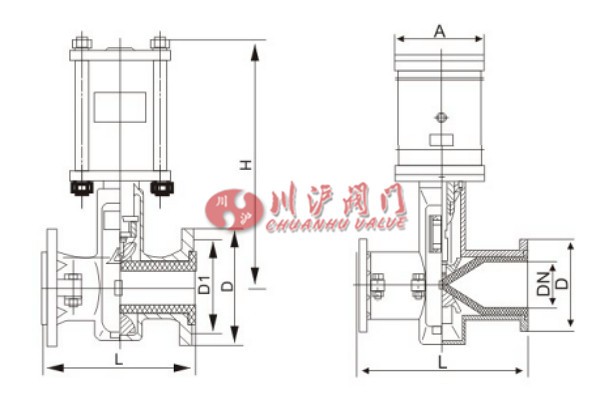

| 公称通径 （DN） | 公称压力 （MPa） | 工作压力 （MPa） | L | L1 | D | D1 | Z-Φ | H | A | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 | |||
| 32 | 165 | 145 | ＊140 | 100 | 4-18 | |||||
| 40 | 190 | 157 | ＊150 | 110 | 4-18 | |||||
| 50 | 210 | 160 | 160 | 125 | 4-18 | |||||
| 65 | 250 | 199 | 180 | 145 | 4-18 | |||||
| 80 | 300 | 222 | 195 | 160 | 4-18 | |||||
| 100 | 350 | 250 | 215 | 180 | 8-18 | |||||
| 125 | 430 | 318 | 245 | 210 | 8-18 | |||||
| 150 | 500 | 350 | 280 | 240 | 8-23 | 1000 | 265 | |||
| 200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 | 1174 | 330 | |
| 250 | 800 | 516 | ＊395 | 350 | 12-23 | |||||
| 300 | 950 | 562 | ＊445 | 400 | 12-23 | |||||
| 采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa） | ||||||||||
