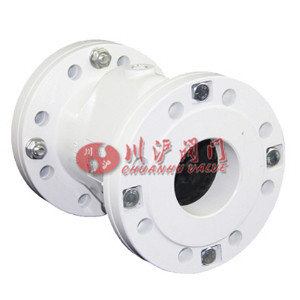

VF型气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢
将流体截断。
特点:
1. 无压力损失、 无堵塞、 无泄露， 防水锤冲击 ；2. 特别适用于含颗粒的液-固及气-固二相流。 橡胶管套带有纤维增强结构， 耐磨、 抗疲劳技术参数；3. 阀体: 铸铁DN25~200铸铝DN25~300铸钢DN25~3000法兰联接; 铸铁DN25~300, 316L DN40~200
管套材质及温度范围:
天然橡胶-5~80℃ 、三元乙丙胶-5~ 120℃ 、食品级: 食品级天然橡胶管套
控制介质: 压缩空气或压力水
控制附件: 手动-三通手动阀自动-三通电动阀
| 阀体 | 铝合金、不锈钢 |
|---|---|
| 法兰 | 铝合金、铝内螺纹、铝合金带法兰衬套 |
| 衬套 | 耐磨天然橡胶、食品安全天然橡胶、高温天然橡胶、EPDM、丁晴橡胶、氟橡胶 |

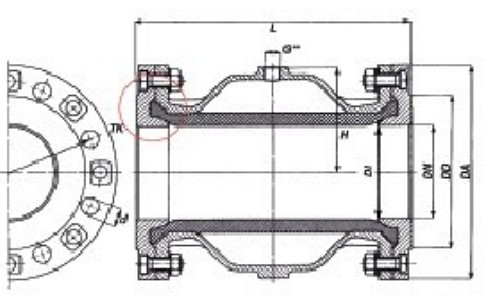

| DN | DI | DA | DD | d(mm) | 螺丝 | TK | L | H | E | 重量 | 容积 | PS | 内螺纹 | GT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 150 | 88 | 18 | 4 | 110 | 155 | 51 | 28 | 2.9 | 0.2 | 6 | G1-1/2 | 19 |
| 50 | 50 | 165 | 102 | 18 | 4 | 125 | 183 | 60 | 30 | 3.7 | 0.3 | 6 | G2 | 24 |
| 65 | 65 | 185 | 122 | 18 | 4 | 145 | 183 | 76 | 28 | 4.3 | 0.45 | 6 | G2-1/2 | 22 |
| 80 | 80 | 200 | 138 | 18 | 8 | 160 | 228 | 90 | 31 | 5.6 | 0.95 | 6 | G3 | 22 |
| 100 | 100 | 220 | 158 | 18 | 8 | 180 | 281 | 107 | 35 | 8.4 | 1.70 | 6 | G4 | 20 |
| 125 | 118 | 250 | 184 | 18 | 8 | 210 | 350 | 130 | 40 | 12.0 | 3.5 | 6 | - | - |
| 150 | 145 | 285 | 212 | 22 | 8 | 240 | 420 | 155 | 43 | 17.0 | 7.00 | 6 | - | - |
| 200 | 190 | 340 | 268 | 22 | 8 | 295 | 560 | 200 | 60 | 35.0 | 15.5 | 6 | - | - |
| 250 | 250 | 395 | 320 | 22 | 12 | 350 | 610 | 258 | 49 | 84.0 | 30.00 | 2 | - | - |
