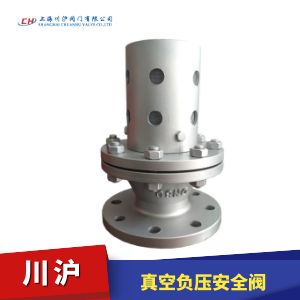

真空负压安全阀适用温度≤200℃的负压系统，当客器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而?；ど璞讣跋低场０沧霸谡７歉貉瓜低?，当客器和系统和放散阀未打开，产生负压时，此阀自动开启。
| NO | 零件名称 | TFA72W-P材料 | TFA72W-R材料 |
|---|---|---|---|
| 1 | 阀体 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 阀座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 调节阀 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀盖 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 公称通径DN(mm) | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 | DN250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 重量(kg) | 6 | 8.5 | 10 | 13 | 17 | 20 | 23 | 40 | 55 | 70 | |

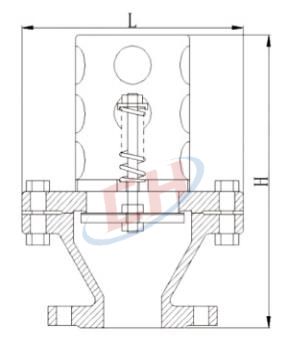

| 安装尺寸 | L | 135 | 155 | 170 | 190 | 210 | 220 | 240 | 335 | 380 | 440 |
| H | 185 | 200 | 220 | 240 | 260 | 280 | 300 | 365 | 400 | 420 | |
| 呼吸阀说明书 | 下载 |
|---|
