| 阀体材质 | 304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN6~100mm |
| 公称压力 | 1000PSI |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 |
| 驱动形式 | 手柄、蜗轮、电动、气动、液动等 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

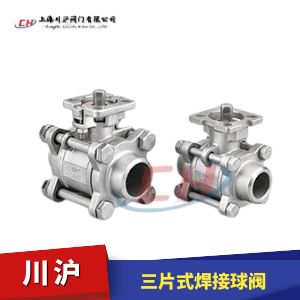

三片式焊接球阀用于1000PSI压力的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。
执行机构选型
三片式焊接球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动三片式焊接球阀（开关型和调节型控制信号4-20mA）和气动三片式焊接球阀（开关型和调节型控制信号4-20mA）

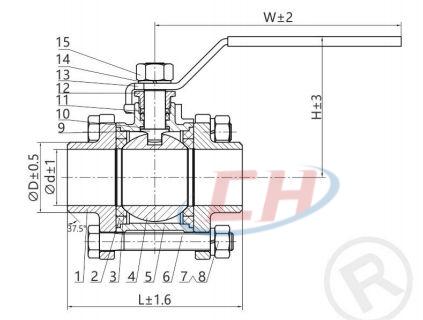

| 序号 Number |
零件名称 Name |
材质 Material |
||
|---|---|---|---|---|
| 1 | 阀盖 cap |
A351?CF8 | A351?CF8M | A216?WCB |
| 2 | 密封线 sealing?line |
PTFE | PTFE | PTFE |
| 3 | 阀座 valve?seat |
PTFE | PTFE | PTFE |
| 4 | 球体 sphere |
SS304 | SS316 | SS304 |
| 5 | 阀体 valve?body |
A351?CF8 | A351?CF8M | A216?WCB |
| 6 | 螺栓 bolt |
SS304 | SS304 | SS304 |
| 7 | 弹垫 spring?pad |
SS304 | SS304 | SS304 |
| 8 | 螺母 nut |
SS304 | SS304 | SS304 |
| 9 | 阀杆 stem |
SS304/SS316 | SS316 | SS304/SS316 |
| 10 | 减磨垫 Anti-wear?pads |
PTFE | PTFE | PTFE |
| 11 | 填料 filer |
PTFE | PTFE | PTFE |
| 12 | 压盖 gland |
SS304 | SS304 | SS304 |
| 13 | 手柄 handle |
SS304 | SS304 | SS304 |
| 14 | 弹垫 spring?pad |
SS304 | SS304 | SS304 |
| 15 | 螺母 nut |
SS304 | SS304 | SS304 |
| SIZE | d | D | L | H | W | |
|---|---|---|---|---|---|---|
| 1/2" | DN15 | 15 | 22 | 71 | 50 | 95 |
| 3/4" | DN20 | 20 | 26.5 | 78 | 60 | 110 |
| 1" | DN25 | 25 | 31.2 | 92 | 66 | 125 |
| 1-1/4" | DN32 | 32 | 39.3 | 101.5 | 78 | 135 |
| 1-1/2" | DN40 | 38 | 47.2 | 111 | 85 | 140 |
| 2" | DN50 | 49 | 57.2 | 137.5 | 95 | 165 |
| 2-1/2" | DN65 | 64 | 74 | 178 | 123 | 220 |
| 3" | DN80 | 78 | 90.3 | 198 | 140 | 220 |
| 4" | DN100 | 98 | 111 | 242 | 156 | 300 |
