| 阀体材质 | WCB、304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN25~100mm |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、Class150 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 |
| 驱动形式 | 手柄、蜗轮、电动、气动、液动等 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

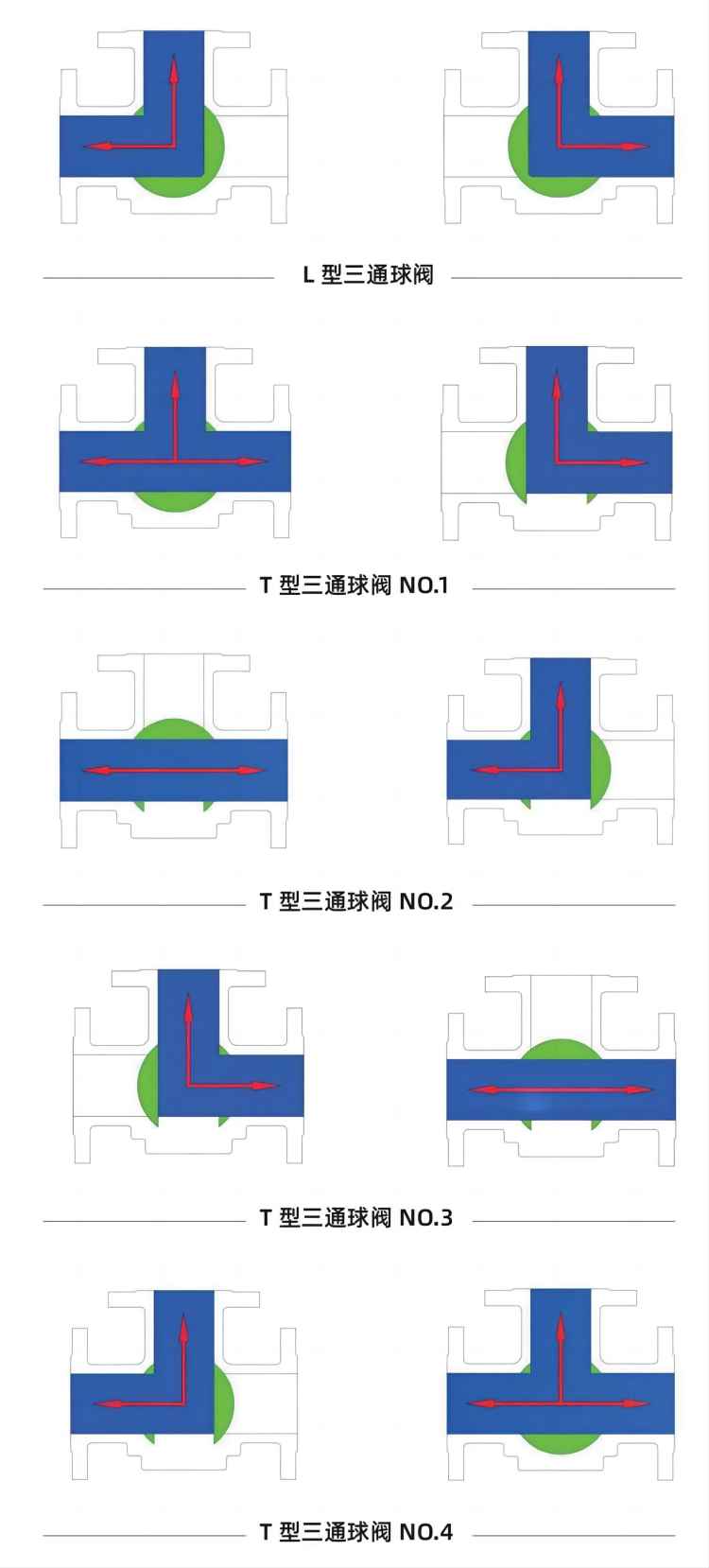

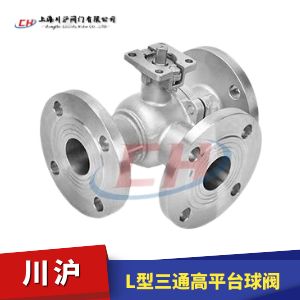

L型三通高平台球阀用于控制三通介质流向，解决对管道介质流向分配问题。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。三通球阀阀芯结构有L型和T型2种方式，可以用来分配不同的流向。根据不同的介质和介质的温度，选择合适的阀座。
执行机构选型
L型三通高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动L型三通高平台球阀（开关型和调节型控制信号4-20mA）和气动L型三通高平台球阀（开关型和调节型控制信号4-20mA）

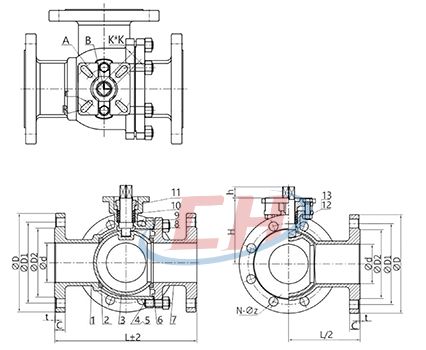

| 序号No | 零件PARTS | 材料MATERIAL |
|---|---|---|
| 1 | 阀体 | CF8、CF8M |
| 2 | 密封圈 | PTFE、RPTFE |
| 3 | 球体 | SS304、SS316 |
| 4 | 双头螺栓 | SS304 |
| 5 | 螺母 | SS304 |
| 6 | 密封线 | PTFE、RPTFE |
| 7 | 阀盖 | CF8、CF8M |
| 8 | 阀杆 | SS304、SS316 |
| 9 | 防飞垫片 | F304 |
| 10 | 填料 | PTFE、RPTFE |
| 11 | 压盖 | CF8 |
| 12 | 六角头螺栓 | SS304 |
| 13 | 螺母 | SS304 |
| 14 | 后盖 | CF8 |
| 15 | 密封线 | PTFE、RPTFE |
| 16 | 阀座环 | CF8 |
| 17 | 密封圈 | PTFE、RPTFE |
| SIZE | d | D | D1 | D2 | C | t | L | H | A | B | R | r | K*K | h | N- φz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1" | 25 | 115 | 85 | 65 | 14 | 2 | 180 | 62 | 70 | / | 3.5 | / | 11*11 | 12 | 4- φ14 |
| 1-1/4" | 32 | 135 | 100 | 78 | 16 | 2 | 200 | 72 | 70 | / | 4.5 | 1 | 11*11 | 12 | 4- φ18 |
| 1-1/2" | 40 | 145 | 110 | 85 | 16 | 3 | 220 | 78 | 70 | / | 4.5 | / | 14*14 | 15 | 4- φ18 |
| 2" | 50 | 160 | 125 | 100 | 16 | 3 | 240 | 86 | 70 | / | 4.5 | / | 17*17 | 18 | 4- φ18 |
| 2-1/2" | 65 | 180 | 145 | 120 | 18 | 3 | 260 | 102 | 102 | 70 | 5.5 | 4.5 | 17*17 | 18 | 4- φ18 |
| 3" | 80 | 195 | 160 | 135 | 20 | 3 | 280 | 115 | 102 | 70 | 5.5 | 4.5 | 19*19 | 20 | 8- φ18 |
| 4" | 100 | 215 | 180 | 155 | 20 | 3 | 320 | 137 | 102 | 70 | 5.5 | 4.5 | 22*22 | 23 | 8- φ18 |
