阀体材质	WCB碳钢、304不锈钢、316不锈钢
公称通径	DN25~500mm
公称压力	PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式	聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质	水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式	手柄、蜗轮、电动、气动、液动等
行业应用	应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

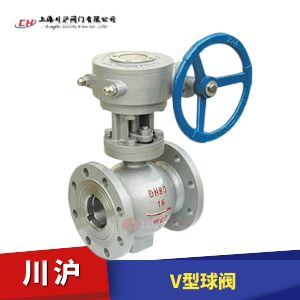

V型球阀型号：VQ40F/VQ40H/VQ40PPL/VQ40Y

V型球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。

执行机构选型
V型球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动V型球阀（开关型和调节型控制信号4-20mA）和气动V型球阀（开关型和调节型控制信号4-20mA）

V型球阀零部件参数

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

V型球阀性能规范

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59????GB9113????HG20592-97????ANSI B16.5
	检验试验	JB/T9092-99???????????????API 598

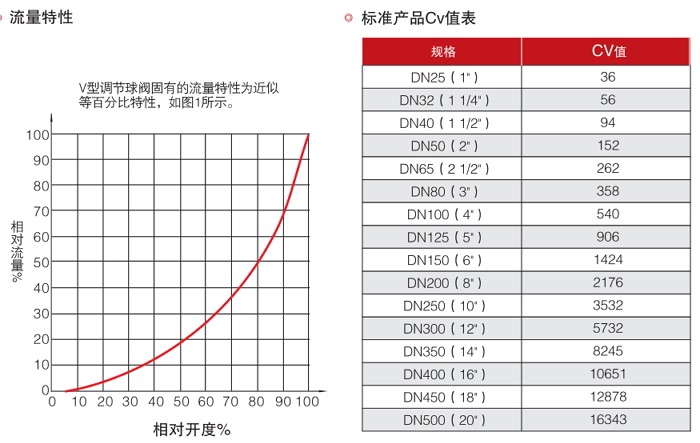

V型球阀流量特性和额定CV值

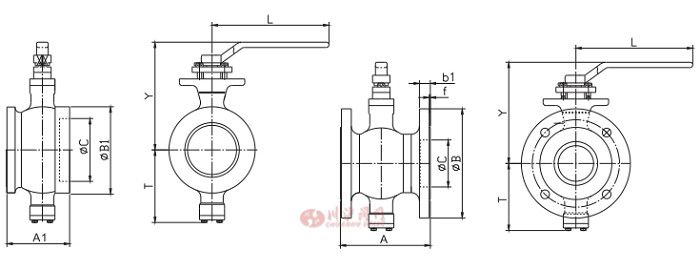

手柄式V型球阀结构图

手柄式V型球阀安装尺寸

DN	A1	A	B1	B	C	b1	f	T	Y	L
25	60	102	68	115	38	16	2	81	73	150
32	60	102	76	140	45	18	2	86	78	180
40	60	114	84	150	50	18	2	90	80	215
60	75	124	100	165	62	20	2	93	90	230
65	100	145	118	185	77	20	2	108	105	270
80	100	165	132	200	90	20	2	123	118	290
100	115	194	158	220	115	22	2	138	130	330
125	129	194	184	250	134	22	2	148	145	330

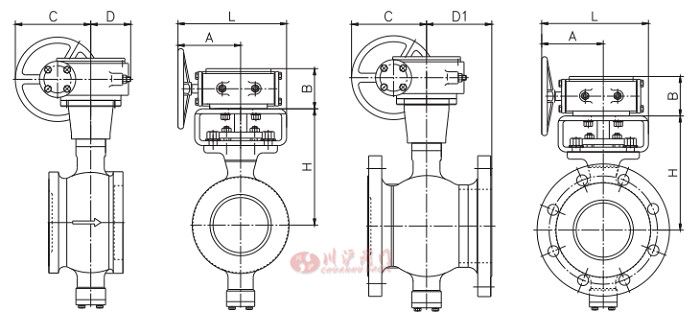

蜗轮式V型球阀结构图

蜗轮式V型球阀安装尺寸

DN	A	L	B	H	C	D	D1
25	145	200	70	133	170	60	60
32	145	200	70	138	170	60	60
40	145	200	70	140	170	60	60
50	145	200	70	150	170	60	64
65	145	200	70	165	170	60	75
80	145	200	70	178	170	60	90
100	145	200	70	190	170	60	100
125	170	235	74	205	190	75	97
150	170	235	74	235	190	75	120
200	190	265	90	265	220	83	125
250	215	325	100	317	270	106	150
300	215	325	100	362	270		150
350	260	370	125	437	300		180
400	260	370	125	492	300		180
450	260	370	125	570	300		230
500	270	415	130	640	340		280

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要V型球阀产品详细样本。

球阀
内螺纹球阀（材质不锈钢、内螺纹连接、高平台球阀、带手柄）

球阀
超薄球阀（材质不锈钢、法兰连接、超薄式球阀、带手柄）

球阀
法兰球阀（材质不锈钢、法兰连接、国标尺寸、带手柄）

球阀
高压球阀（材质A105、锻造、二段式球阀、带手柄）

球阀
三通保温球阀（材质不锈钢、法兰连接、保温型、带手柄）

球阀
V型球阀（材质碳钢、法兰连接、耐磨型、带安装支架）

球阀
三片式焊接球阀（材质不锈钢、三片式、对焊连接、带手柄）

球阀
三片式法兰球阀（材质不锈钢、法兰连接、三片式、带手柄）

球阀说明书	下载
球阀说明书-上海川沪阀门有限公司	点击下载

V型球阀订货流程

客户来电咨询：021-5186 3046
客户采购清单传真至：021-5186 3049
收到客户采购清单，为客户提供阀门型号选型与报价单

V型球阀订货须知

公称通径
公称压力
连接方式
执行机构有无特殊要求（可以根据客户要求配置）
工艺介质及状态
阀前压力、阀后压力
大、正常、小流量
使用温度
有无特殊要求
