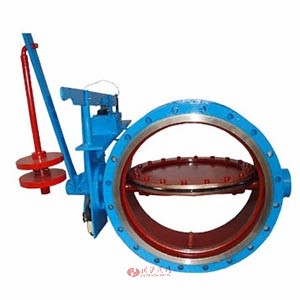

DMF型电磁煤气快切阀，是我公司自行研究设计。它与电磁式启动器组合配套使用，具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒，低泄漏等优点。广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断，也可用于类似要求的其它场合。电磁煤气安全阀为法兰连接、杠杆式启闭阀，它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
电磁煤气安全阀工作原理是当煤气或助燃空气低压时，通过相应的电路设计，可使电磁铁在某一规定的低压时失电，这样杠杆失去平衡，安全阀相连的杠杆脱扣，重锤下落，安全阀立即关闭。另外一旦断电，也即电磁铁失电和上述相同，安全阀亦立即关闭，这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。
| 公称压力 | 电源电压 | 切断时间 | 转角范围 | 工作温度 | 适用介质 |
|---|---|---|---|---|---|
| 0.1Mpa | 220V 50HZ | 1.5S | 0-90° | ≤200℃ | 煤气、空气等气体 |
| 零件名称 | 阀体、蝶板 | 阀杆 | 填料 | 密封圈 |
|---|---|---|---|---|
| 材料名称 | Q235A | 优质碳钢 | 石棉盘根 | 硅橡胶 |

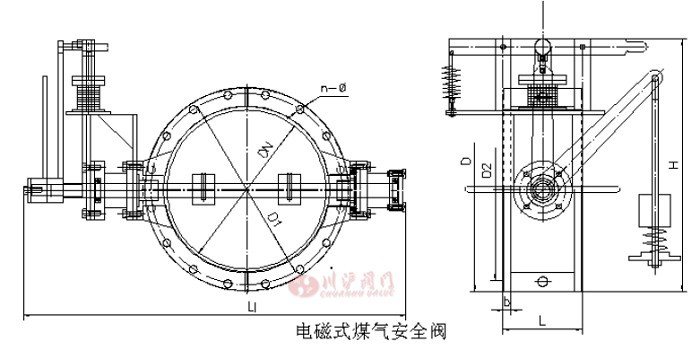

| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
