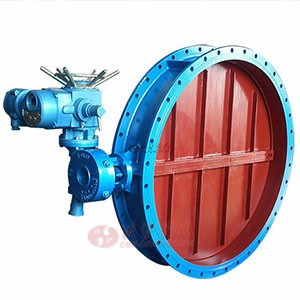

电动通风蝶阀是为垂直板式中线蝶阀，阀体材质选用碳钢或不锈钢材料卷焊而成，适合低压、大口径、通风或尾气处理场合使用，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。 具有特点：1、对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用；2、具有耐磨性好、工作稳定可靠、操作方便；3、泄漏率小、使用寿命长、安装维修方便；4、适用于低压差、大口径、大流量场合，
| 公称压力（MPa) | 0.1MPa | 介质温度 | -30℃～-1000℃ |
| 控制方式 | ON-OFF/4-20mA | 适用介质 | 冷热风、烟气 |
| 介质流速 | 25m/s | 泄漏率 | 1~5% |
| 零件名称 | 阀体 | 阀板 | 阀轴 |
| 材料 | Q235、304不锈钢、316不锈钢、310S双相不锈钢 | Q235、304不锈钢、316不锈钢、310S双相不锈钢 | 碳钢、不锈钢 |

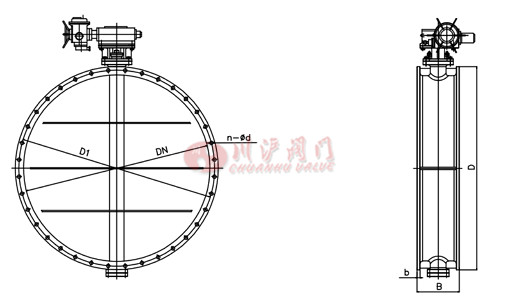

| DN | D1 | D | B | b | n-d |
| DN200 | 280 | 320 | 140 | 14 | 8—18 |
| DN250 | 335 | 375 | 140 | 14 | 12-18 |
| DN300 | 395 | 440 | 170 | 14 | 12-22 |
| DN400 | 495 | 540 | 190 | 16 | 16-22 |
| DN500 | 600 | 645 | 190 | 18 | 16-22 |
| DN600 | 705 | 755 | 210 | 20 | 20-26 |
| DN700 | 810 | 860 | 210 | 20 | 24-26 |
| DN800 | 860 | 900 | 210 | 20 | 24-30 |
| DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
| DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
| DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
| DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
| DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
| DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
| DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
| DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
| DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
| DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
| DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
| DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
| DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
| DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
